一、设备介绍

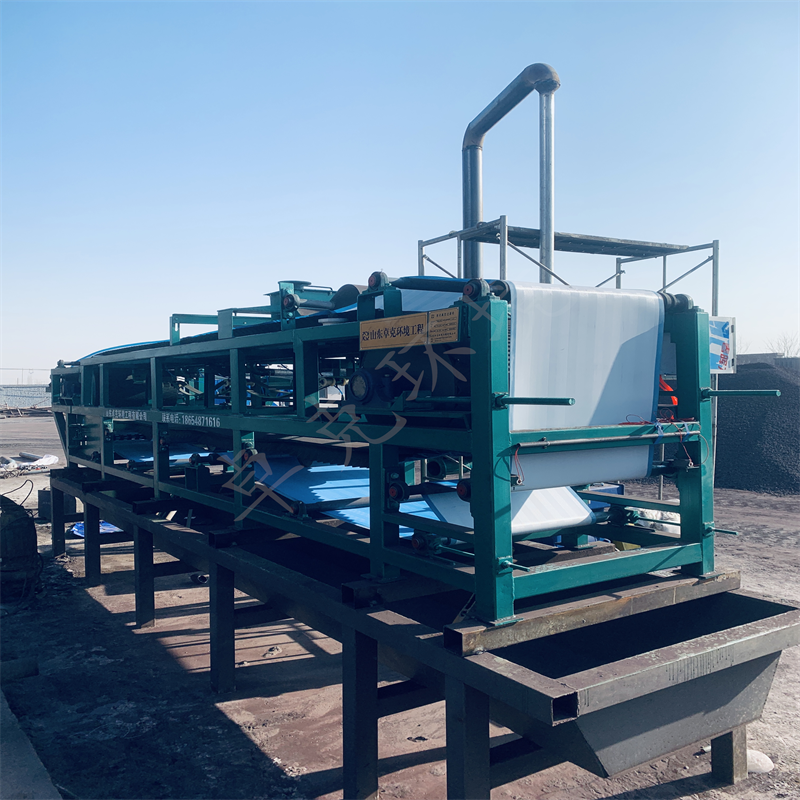

真空带式过滤机是一种广泛应用于矿山、化工、制药、食品和环保等行业的固液分离设备。其最大特点是利用真空吸力，使物料在滤布上形成滤饼，从而实现了高效过滤。这种设备在处理各种不同性质的物料时，都能表现出优异的性能和稳定性。

二、设备特点

高效过滤：真空带式过滤机采用了独特的真空吸力系统，使得物料在过滤过程中能迅速通过滤布，提高了过滤效率。

节能环保：整个过滤过程在闭环的系统中进行，没有物料泄漏，因此不会造成环境污染。同时，该设备的能耗较低，符合现代环保理念。

自动化操作：设备配备了先进的控制系统，可以实现自动化操作。用户只需启动设备就能自动完成过滤、清洗、卸料等过程。

灵活性强：真空带式过滤机适用于各种不同性质的物料，可以根据实际需求进行定制和改造。

易于维护：设备的结构简单，易于清洗和维护，降低了使用成本。

三、设备性能

高过滤效率：真空带式过滤机可实现高效过滤，单位时间内能够处理更多的物料。

低的能源消耗：该设备采用了先进的节能技术，使得能源消耗降至最低。

高处理能力：真空带式过滤机适用于大规模生产，能够满足高处理量的需求。

可靠性强：设备经过严格的质量控制和耐久性测试，确保了其长期稳定运行。

四、设备结构

真空带式过滤机主要由以下几部分组成：

驱动装置：包括电机、减速机和传动装置，用于驱动滤布运动。

滤布：由高强度纤维材料制成，用于过滤物料。滤布具有一定的透气性和耐腐蚀性，以保证长期使用效果。

真空系统：包括真空泵、气液分离罐、管道和阀门等部件，用于在滤布上形成真空环境。

布料器：用于均匀分布过滤的物料，一般由不锈钢或PP制成。

洗涤装置：包括缓流板、喷头和水管等部件，用于对物料或滤布进行洗涤和清洗。

控制系统：包括PLC、传感器和操作界面等部件，用于控制整个设备的运行过程。

辅助部件：包括支架、管道和密封件等部件，用于支撑和保护设备正常运行。

五、工作原理

真空带式过滤机的工作原理主要是通过滤布将物料中的固液进行分离。具体过程如下：

待过滤的物料从料仓中流入设备，通过布料器均匀分布在滤布上。

驱动装置启动，带动滤布运动，物料被吸附在滤布上形成滤饼。

真空系统启动，在滤布和滚筒之间形成真空负压环境，加速物料的过滤速度。此时，滤饼中的液体和气体被迅速排出，实现固液分离。

洗涤装置启动，对滤饼进行洗涤，去除其中的杂质和污染物。洗涤水通过管道排出设备外部，实现废水循环利用或处理。

控制系统控制驱动装置和洗涤装置的运行速度和时间，保证整个过程的顺利进行。同时，控制系统还可以实时监测设备的运行状态和故障预警，提高了设备的可靠性和稳定性。

滤饼被剥离滤布，进入下一个处理环节或直接排出设备外部。

清洗滤布，准备进行下一个过滤过程。清洗水也会通过管道排出设备外部，与洗涤水一起进行处理或循环利用。
